Iron Ore Mine
Mine de fer
Eisenerzgrube
Mine d'Hayange
(France)


Ancienne cantine de la Mine d'Hayange, rue de Verdun, Hayange (Photo: 4.7.2016 jmo - Carte postale)


Historique - Geschichtlicher Überblick
? Fondation - Gründung

1906 - 1935 Guillaume Weber, directeur de la Mine de Hayange (1888 - 1935), luxembourgeois, (inventeur du procédé Weber, système de tir à cartouche à oxygène liquide)

194?

Scholle: 137 Hayingen bei Kneuttingen #
Eisenerzgrube Hayinger Nordfeld im Bereich des Fentscher Stollen (XIIb)
5.000 qm AEG Annaberg
(Auasch A 19) Schalter-Seerose
Gesperrt 11.5.1944 #
Hayingen.- Erzgruben, Feldesteile Konrich I, Karl Lueg und Hamévillers, des Generalbeauftragten in Metz

Deutsche unterirdische Industrieverlagerungen (Quelle: Michael Dann)



? Fermeture / Schließung


Hayingen - Hayange - Cité Gargan (la cour des mines) (Carte postale: Verlag der Gebr. Braun in Hayingen No. V; Collection: industrie.lu)


Hayingen - Hayange - Cité Gargan


Hayange - Chapelle de la Cité de Gargan
et Bureau des Mines de Wendel


Hayange: Chapelle des Polonais - Bureau des Mines de Wendel
(Photos: 9.7.2016 jmo


Mines de Wendel, Hayange - Carte de 1920 (Collection: industrie.lu)

Galerie de Bellevue
Galerie de Moyeuvre
Galerie de Gargan
Galerie de Conroy
Minière Haméviller




Carreau de la Mine d'Hayange: Entrée de la Mine de Wendel, rue de Verdun, Hayange (Photos: 4/7/9.7.2016 jmo) - Indication approximative (point jaune) sur la carte de 1920 (Collection: industrie.lu)


Entrée à la droite de l'entrée principale (pour arriver au niveau des voies) au carreau de la Mine de Wendel, rue de Verdun, Hayange (Photos: 4.7.2016 jmo) - Indication approximative (point jaune) sur la carte de 1920 (Collection: industrie.lu)


(Photo ?) 2e entrée à la gauche de l'entrée principale (Galerie de Gargan ?) au carreau de la Mine de Wendel, rue de Verdun, Hayange (Photos: 4.7.2016 jmo) - Indication approximative (point jaune) sur la carte de 1920 (Collection: industrie.lu)



Carreau de la Mine d'Hayange - Mine de Wendel, rue de Verdun, Hayange (Photos: 4.7.2016 jmo)


Le nouveau concasseur à minerai, Hayange


Tunnel / Mine (?) à la Cité Bellevue / rue Pasteur à Hayange (Photos: 7.7.2016 jmo) - Indication approximative (jaune) sur la carte de 1920 (Collection: industrie.lu)


Tunnel / Mine (?) à la Cité Bellevue / rue Pasteur à Hayange ?


Ancien tunnel (sur le plan à la droite de la Cité Gargan), vis-à-vis de la cantine, rue de Verdun à Hayange, direction Usine Saint Jacques à Hayange (Photos: 4.7.2016 jmo) - Indication approximative (jaune) sur la carte de 1920 (Collection: industrie.lu)
Où était la sortie de ce tunnel côté Usine Saint Jacques à Hayange? Existe-t-il des photos de cette sortie?


2 anciens tunnels à voie normale: 1er tunnel allant du concasseur sur le site de la mine d'Hayange en-dessous de la rue de Verdun à Hayange pour resortir à la droite de la chapelle de la Cité Gargan, pour y entrer de nouveau dans un 2e tunnel qui va en direction Usine Saint Jacques à Hayange (Photos: 11.7.2016 jmo) - Indication approximative (jaune) sur la carte de 1920 (Collection: industrie.lu)


Sortie du tunnel, venant de la chapelle rue de Verdun à Hayange, située vis-à-vis de l'ancienne Usine St Jacques à 135, rue du Maréchal Foch à Hayange (Photos: 7.7.2016 jmo) - Indication (jaune) sur la carte de 1920 (Collection: industrie.lu)




Galerie de Bellevue de 1909, 3 rue de la Mine à Hayange (Photos: 11.7.2016 jmo) - Indication (jaune) sur la carte de 1920 (Collection: industrie.lu)


Mine / tunnel "rue de la Mine" à Hayange (Photos: 9.7.2016 jmo) - Indication (jaune) sur la carte de 1920 (Collection: industrie.lu)


Mine / tunnel "rue de la Mine" à Hayange (Photos: 9.7.2016 jmo) - Indication (jaune) sur la carte de 1920 (Collection: industrie.lu)


Pont "rue de la Mine" à Hayange (Photos: 7/9.7.2016 jmo)


Bâtiment ayant en rapport avec les mines ?, 45 rue du Général de Castelnau à Hayange (Photo: 11.7.2016 jmo)


Galerie de Conroy, derrière le Musée des mines de fer de Neufchef - Indication (jaune) sur la carte de 1920 (Collection: industrie.lu)


Une galerie de l'EcoMusée des Mines de Fer de Lorraine à Neufchef (Photo: 26.7.2002 jmo)


Reste du pont du chemin de fer minier, rue de Verdun, Hayange (juste avant la bifurcation pour aller au Musée des mines de fer de Neufchef) (Photo: 7.7.2016 jmo)


Emplacement du tunnel d'Hamévillers / Conrroy à voie normale (et d'une entrée de mine ? laquelle?) , Hayange (vis-à-vis de la bifurcation pour aller au Musée des mines de fer de Neufchef) (Photo: 7.7.2016 jmo) - Indication approximative (jaune) sur la carte de 1920 (Collection: industrie.lu)

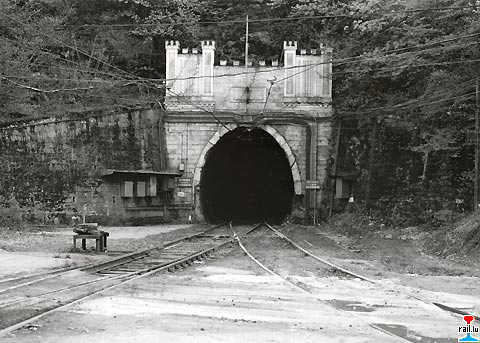

Mine d'Hayange - Carreau Conroy (Photo: 13.5.1982 Richard. A. Bowen)

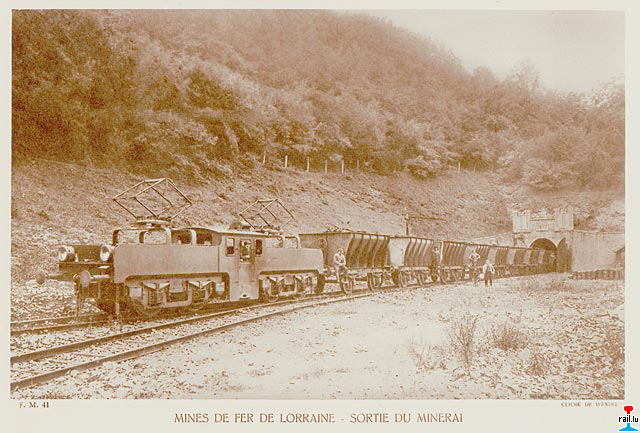

Locomotive de mine électrique AEG (de 1914) à la sortie du tunnel du Conroy (Photo collection: Bernard Léoni)
Tunnel d'Hamévillers


Locomotive électrique Alsthom (No 634; 1930) à la Mine de Hayange - Carreau Conroy (Photo: 13.5.1982 Richard. A. Bowen)



The Rolling Stock - Le matériel roulant - Die Triebfahrzeuge

No
Constructeur
Hersteller
Modèle
Type
Année de construction
No de construction
Ecartement
Poids
Puissance
Leistung
Remarque
01   Heilbronn     1869   635
02   Heilbronn     1869   635
03   SACM   Bt 1876 2630 635
04   SACM   Bt 1876 2631 635
05   SACM   Bt 1880 2927 635
06   SACM   Bt 1881 2982 635
07
Homéviller
  Krauss Sendling IV bc Bn2t 1892 2590 635

08
Ste Carmen

  Krauss Sendling XIV w Bn2t 1893 2763 635


011   SACM   Bt 1904 5512 635
012   SACM   Bt 1904 5513 750
013   SACM   Bt 1904 5514 750
    Deutz C XI Gr B 1909 721 635
    Deutz C XII B 1910 772 635
    Deutz C XII B 1910 773 635
    Deutz C XII B 1910 848 635     => 19xx Gutehoffnungshütte, AG für Bergbau & Hüttenbetriebe, Oberhausen, für Verwaltung der Grube Steinberg, Sterkrade-Anschluß & Aachen, Öttingen/Lothringen
    Deutz C XIV B 1912 1111 635
    Deutz C XIV B 1913 1289 635
    Deutz P B 1914 1343 635 18 55 ch
    Deutz P B 1914 1344 635 18 55 ch
    Deutz P B 1914 1345 635 18 55 ch
    Deutz C XIV B 1914 1346 635
    Deutz C XIV B 1914 1347 635
    Deutz C XIV B 1914 1348 635
    Deutz C XIV B 1914 1395 635
    Deutz C XIV B 1921 4078 635
    Deutz C XIV Gr B 1921 4081 635
    Deutz C XIV Gr B 1921 4082 635


    Mékarski     1880   635     à air comprimé

  Jeumont               Musée des mines de Neufchef
            635
    Montania     5.1912   635 8,8 t 25 ch


1   SACM   Cn2t 1863 852 1435
2   SACM   Cn2t 1863 853 1435
3   SACM   Cn2t 1865 911 1435
4 HIRSCHBACH   SACM   Cn2t 1864 912 1435
5   SACM   Cn2t 1868 1171 1435
6   SACM   Cn2t 1868 1172 1435





  AEG   BBel 1914 1562 1435 34 t 320 kW révision complète (fin 1953 - fin 154) chez AEW
  AEG   BBel 1914 1563 1435 34 t 320 kW
  Alsthom   BBel 1930 634 1435 64 t


D K 1273 1870 Bn2t 1435 neu Mines de Hayange "6"
D K 1274 1870 Bn2t 1435 neu Mines de Hayange "7"
D K 1275 1870 Bn2t 1435 neu Mines de Hayange "8"
D M 2233 1872 Bt 1435 neu De Wendel, Hayange "9"
D M 2234 1872 Bt 1435 neu De Wendel, Hayange "10"
D M 2359 1874 Ct 1435 neu De Wendel, Hayange "12"
D M 2360 1874 Bt 1435 neu De Wendel, Hayange "11"
D M 2395 1875 C 1435 neu De Wendel, Hayange "13"
D M 2396 1875 C 1435 neu De Wendel, Hayange "14"
D M 2397 1875 Bt 1435 neu De Wendel, Hayange "15"
