Gyro Locomotive Locomotive Gyro Gyro Lokomotive

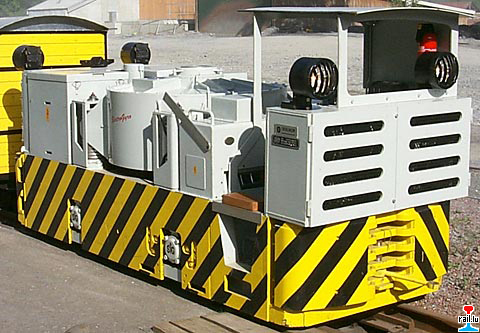

Die Bilder zeigen die Lok in ihrem heutigen Zustand sowohl über- als auch untertage (Fotos: Felix Hasler)

Die Gyro Lok Nr 4 wurde 1954 an die Mines de St. Pierremont ausgeliefet, sie hat sich dort aber nicht sehr bewährt und wurde von der MFO zurückgenommen. Uns vorliegenden Unterlagen zur Folge ist die Spannungsversorgung der Mine für ein schnelles Aufladen der Lok zu schwach gewesen und die Lok konnte, da nur eine Achse angetrieben war, nicht genügend Zugkraft auf die Schienen bringen.

Für den Einsatz im Eisenbergwerk Gonzen wurde die Lok bei der MFO modifiziert :

• Anpassung der Ladeschaltung, es wurde nur noch in der Sternsschaltung des Gyroagregates aufgeladen. Bei einer Drehstromspannung von 500 V sind Spitzenströme bis 500 A aufgetreten, dies stellte auch hohe Anforderungen an die Speisenetze.
• Ueber eine Kette wurde die hintere Achse mit der vorderen verbunden, damit waren beide Achsen angetrieben.
• Die für die Erregung des Asynchrongenerators notwendigen Kondensatoren wurden durch stärkere Typen ersetzt, eine andere Schaltung verminderte gleichzeitig die Spannungsbelastung der Kondensatoren.
• Mittels Federpaketen wurden die Trag- und Führungslager des Schwungrades gleichmässiger belastet.

Die Lokomotive war so konstruiert, dass sie einfach für verschiedene Spurweiten angepasst werden konnte, im Eisenbergwerk Gonzen wurde sie auf dem 600 mm Spurweite aufweisenden Teil der Grube eingesetzt. Der ältere Grubenteil (Sohle Naus, Wolfsloch), aber auch einzelne, isolierte Gallerien waren bis zur Betriebsschliessung mit 500 mm Spurweite ausgeführt.

Ab November 1956 war die Lokomotive bis zur Schliessung des Bergwerkes im Mai 1966 auf der Tiefbausohle 330 m im Einsatz. Dank dem abgasfreien Betrieb konnte die Eisenbergwerk Gonzen AG auf der Sohle 330 m die Belüftung günstiger ausführen. Zuerst wurde die Lok von der MFO gratis zur Verfügung gestellt, die MFO erhoffte sich immer noch, weitere Lokomotiven verkaufen zu können und war, um die Maschine Interessenten zeigen zu können, froh um eine Grube in ihrer Nähe. Sie bewährte sich ausserordentlich gut und 1958 wurde die Lokomotive von der Eisenbergwerk Gonzen AG gekauft.

Nach der Einstellung der Ezförderung wurde die Lokomotive auf die Sohle 500 m gebracht und blieb dort abgestellt. Die Stollen unterhalb der Sohle 500 m sind heute unter Wasser, das ehemalige Einsatzgebiet der Lok kann nicht mehr besichtigt werden.

1981 gelangte die Lok als Leihgabe in das Technorama in Winterthur, sie war aber in einem derart schlechten Zustand, dass sie nicht ausgestellt werden konnte und rostete weiter vor sich hin.

1983 wurde der Verein "Pro Gonzenbergwerk" gegründet, der das Eisenbergwerk für Besuchergruppen wieder zugänglich gemacht hat. Ab 1986 wurde versucht, die Lok zu revidieren, alleine mit den vereinseigenen Möglichkeiten ging es nicht. Es gelang uns den Kontakt mit verschiedenen Fachleuten, welche in den fünfziger Jahren in der MFO an der Gyrolok gearbeitet hatten, aufzunehmen. Die "Arbeitsgruppe Gyro Nr. 4" konnte am 20. August 1994 die Lok komplett revidiert dem Verein "Pro Gonzenbergwerk" übergeben. Die Lok wird seither gelegentlich zur Führung der Besucherzüge eingesetzt.

Da wir die Lok nicht für ein Museum, sondern für unseren Führungsbetrieb revidiert haben, haben wir einige Veränderungen vorgenommen :

• Umbau der bisher mechanischen Bremse zu einer Federspeicherbremse
• Einbau eines Kompressors, die Druckluft wird zum Lösen der Federspeicherbremse benötigt
• Ausbau der Kette zwischen Achse 1 und 2, der Platz wurde für den Einbau der Federspeicherzylinder benötigt. Für unsere leichten Besucherzüge ist die Zugkraft einer Achse ausreichend
• Umbau der Batteriekreise von 12 V auf 24 V
• Verbesserung der Beleuchtung
• Aufbau eines Schutzdaches über dem Führersitz

Quelle: Felix Hasler

Bibliographie
	Titel - Titre	Author - Auteur - Autor	Date	Edition - Verlag	Contents - Contenu - Inhalt	Pages- Seiten	ISBN
	Die Elektrogyro-Lokomotive des Gonzenbergwerks	Norbert Lang	1994	Pro Gonzenbergwerk, CH-7320 Sargans		61
