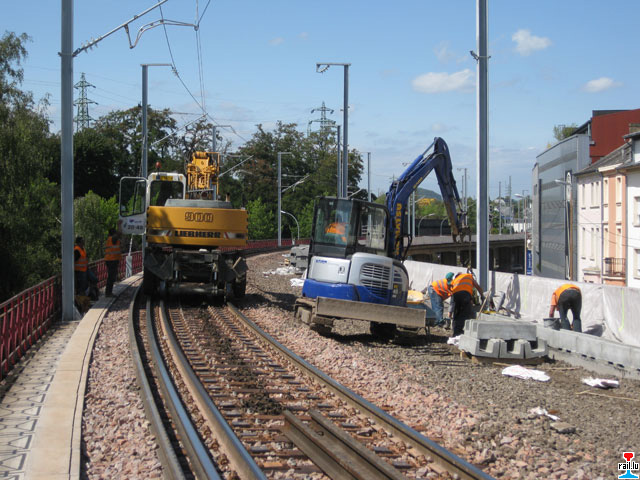

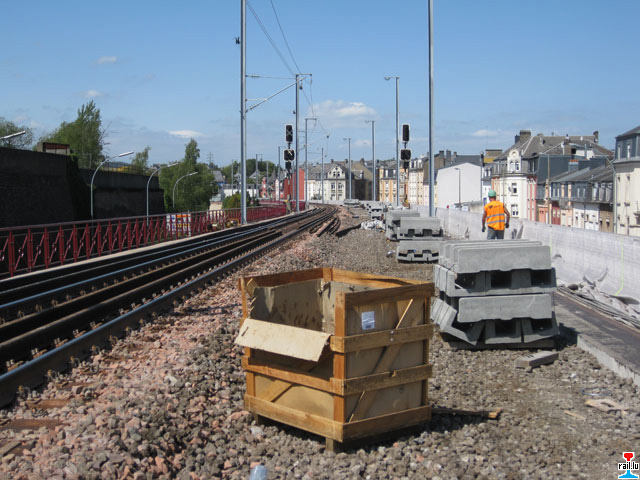

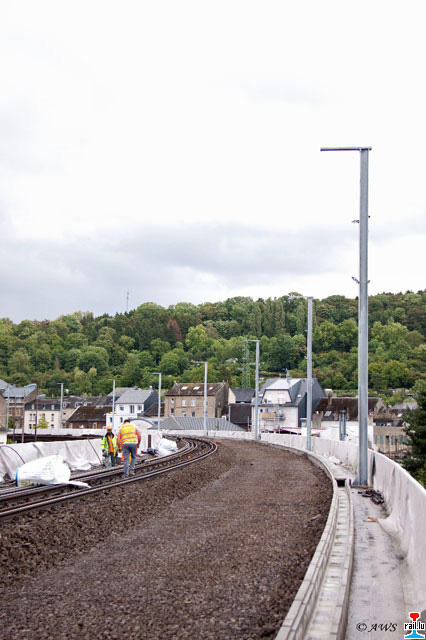

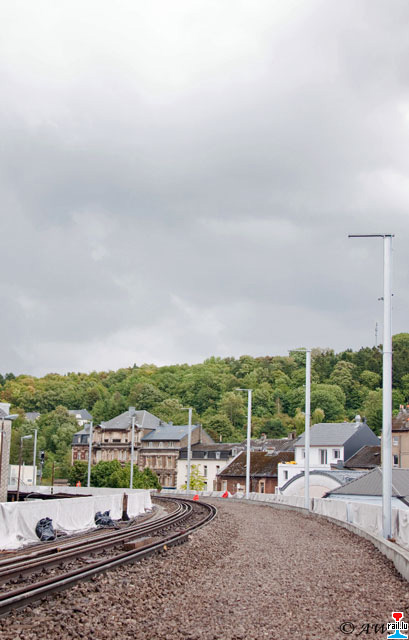

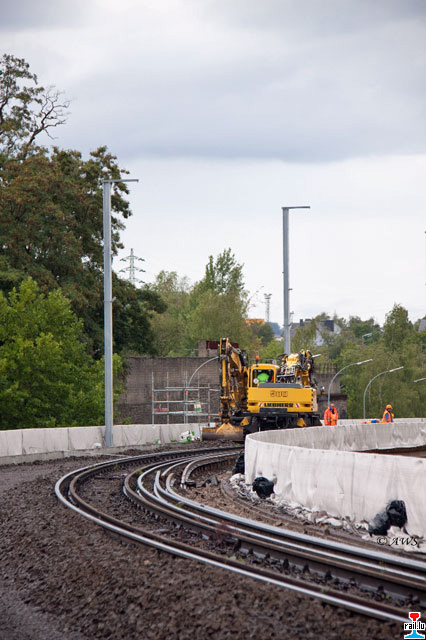

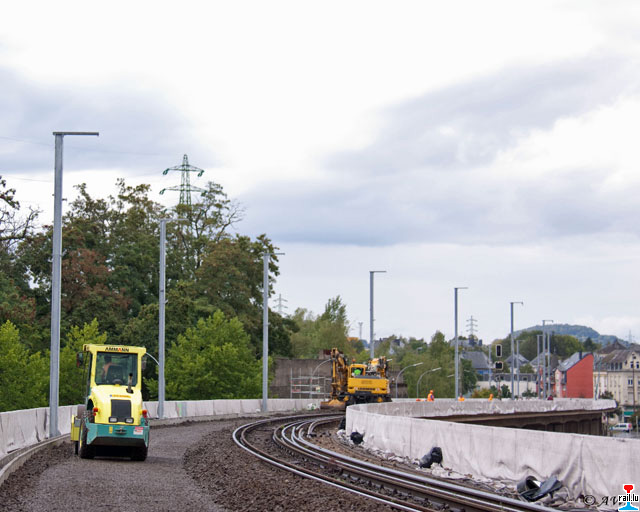

Chantier sur le viaduc (Photos: 18.8.2011 René Birgen)

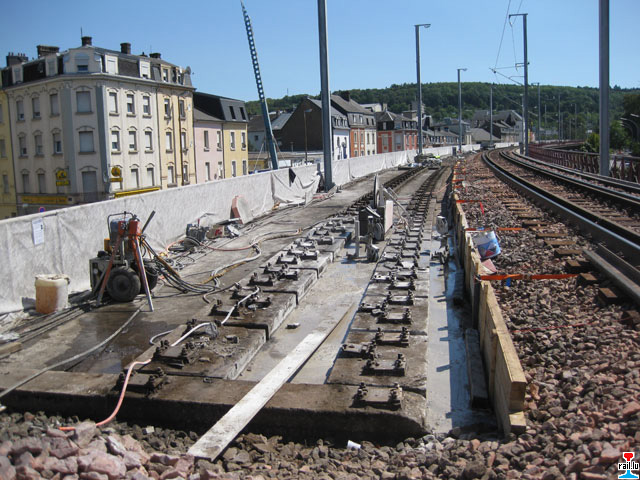

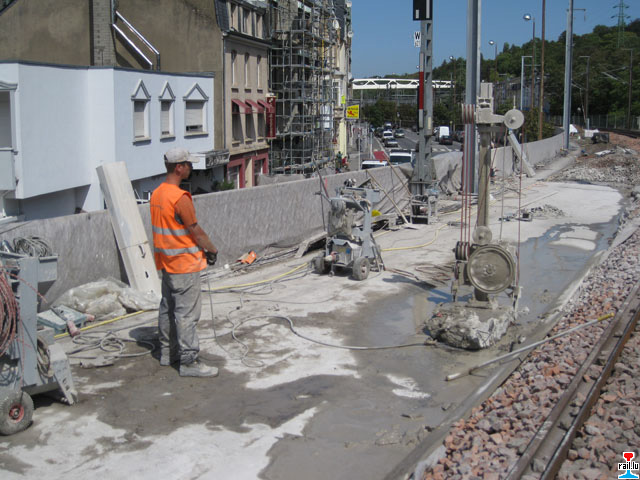

Les anciennes fixations des rails sur le viaduc sont enlevées à l'aide d'une scie circulaire diamant (Photos: 18.8.2011 René Birgen)

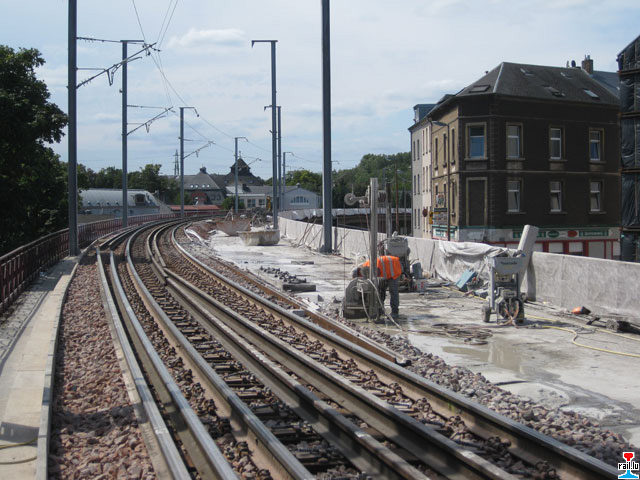

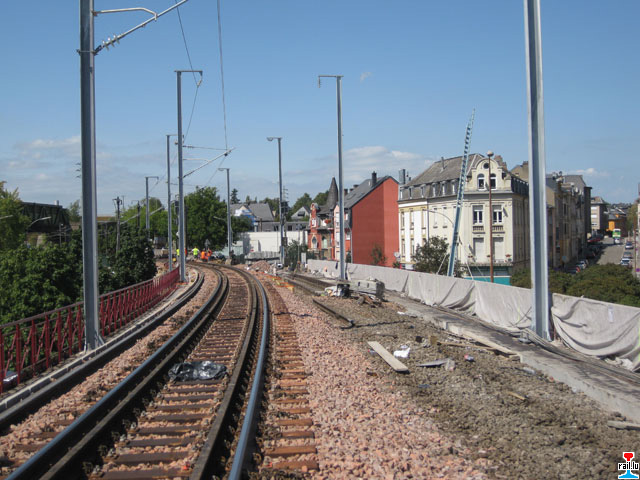

L'ancienne fixation des rails sur le viaduc (Photo: 18.8.2011 René Birgen)

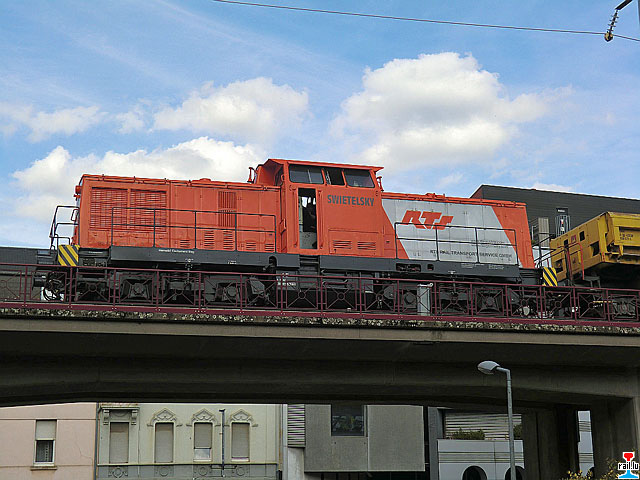

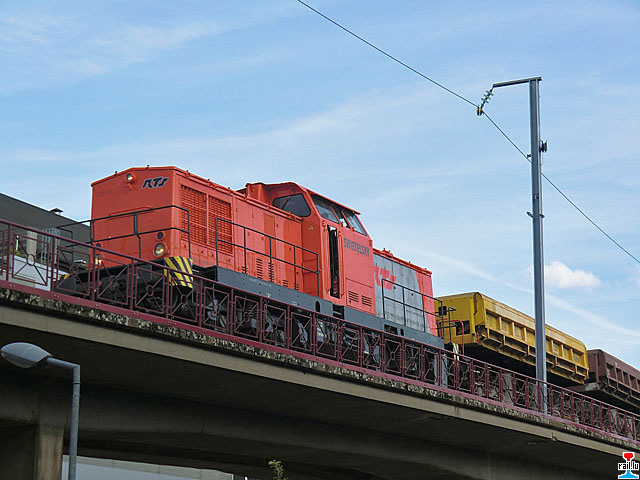

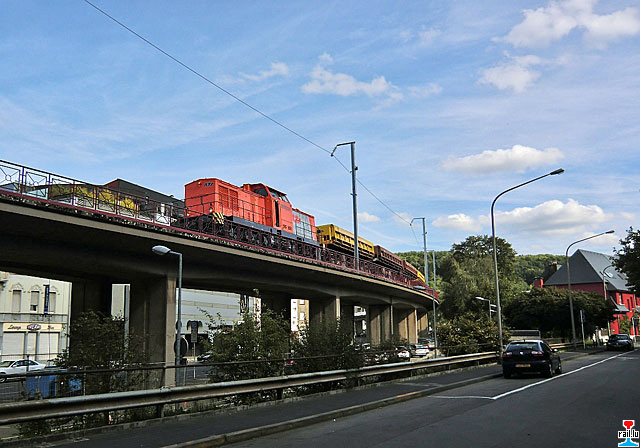

RTS Swietelsky Diesel-Lok 203 501 an der Baustelle auf dem Viadukt in Esch/Alzette (Photos: 16.08.2011 Michel Flammang)

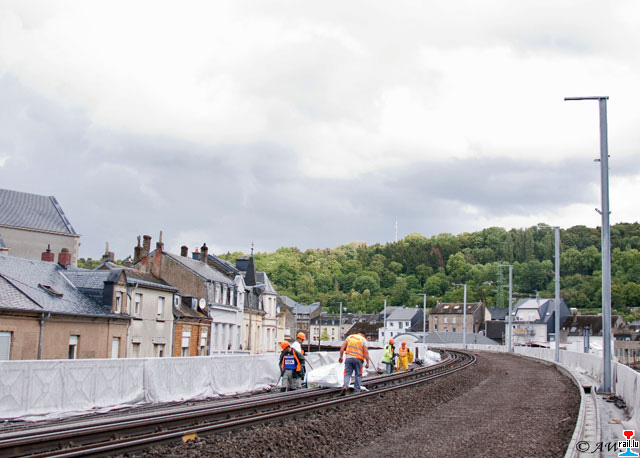

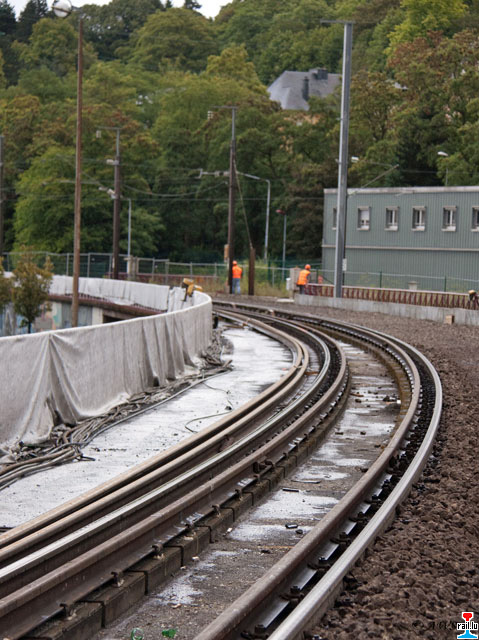

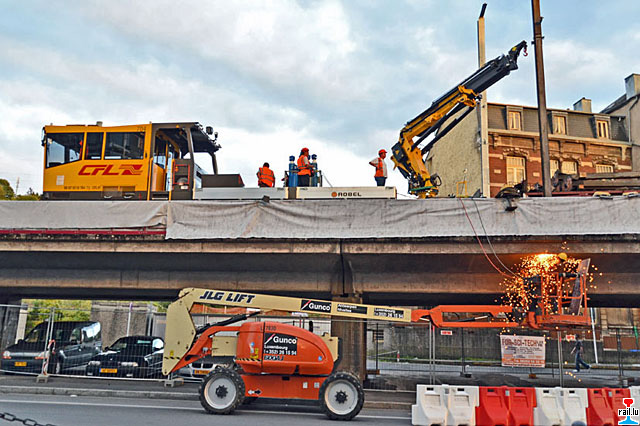

Chantier sur le viaduc d'Esch-sur-Alzette (Photos: 08.08.2011 Änder Weis)

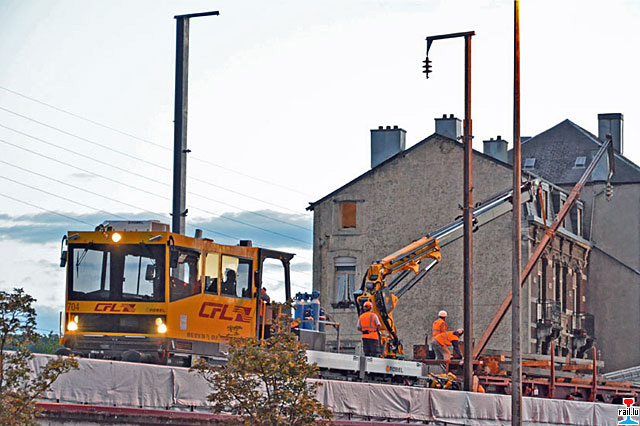

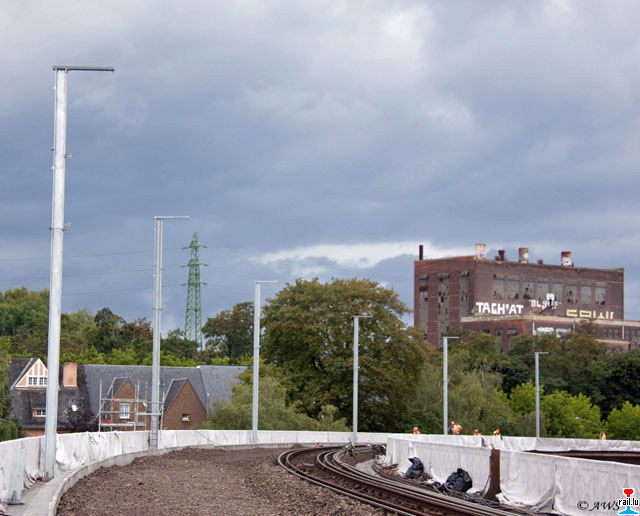

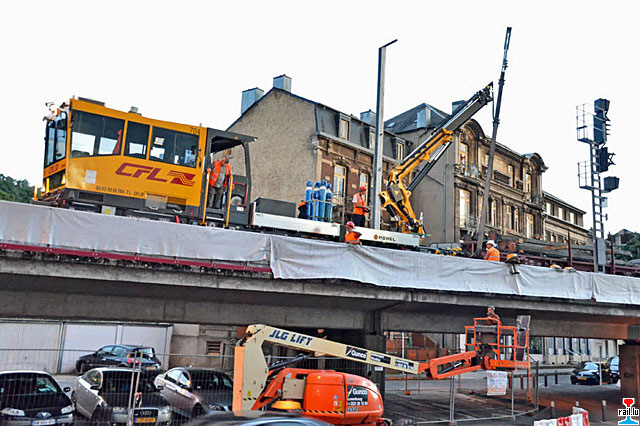

Renouvellement des  poteaux de caténaire sur le viaduc d'Esch-sur-Alzette (Photos: 07.08.2011 Francis Wagner)



CFL cargo 1815 à Bascharage (Photo: 29.8.2011 jmo)

CFL cargo 1818 et 1815 à Bettange (Photo: 25.8.2011 14H10 Guy Pettinger)

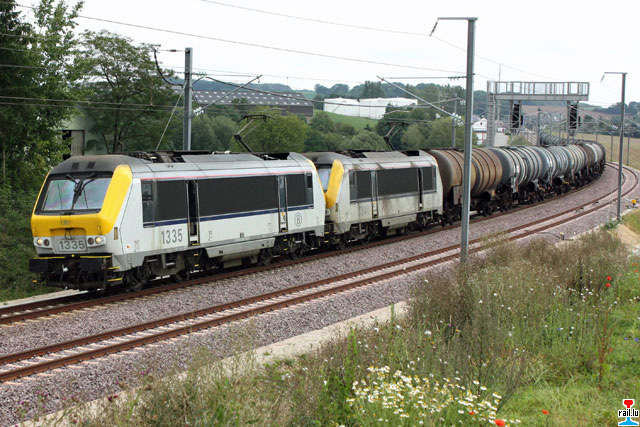

SNCB 1335 et 1340 à Bettange (mam Kesselwonzuch Richtung Péiténg) (Photo: 25.8.2011 14H20 Guy Pettinger)

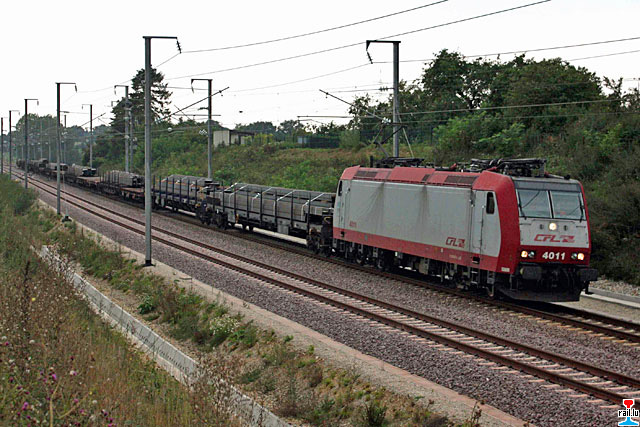

CFL 4011 mat enger Navette Schmelzen - Bëtebuerg Richtung Hollerëch (Photo: 25.8.2011 15H10 Guy Pettinger)

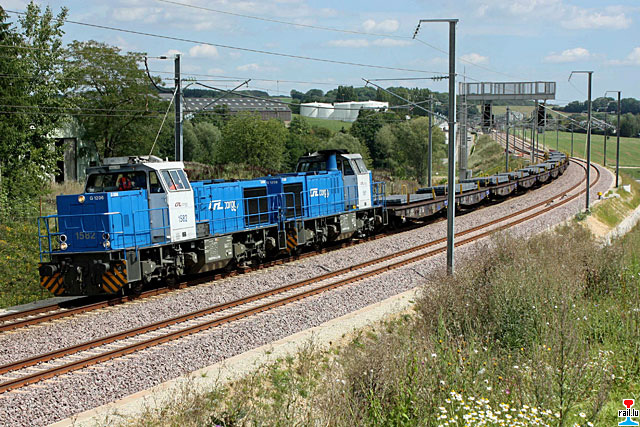

CFL 1582 + 1581 à Bettange (Photo: 17.8.2011 14H15 Guy Pettinger)

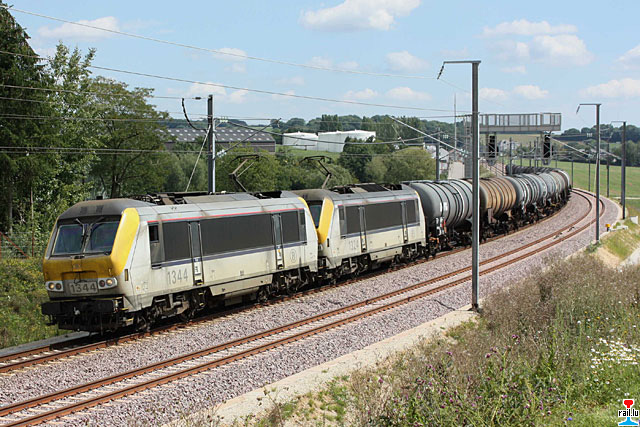

SNCB 1344 + 1324  à Bettange (Photo: 17.8.2011 13H15 Guy Pettinger)

CFL cargo 1815 à Bettange (Photo: 17.8.2011 13h05 Guy Pettinger)

CFL cargo 1817 à Bettange (Photo: 17.8.2011 11h15 Guy Pettinger)

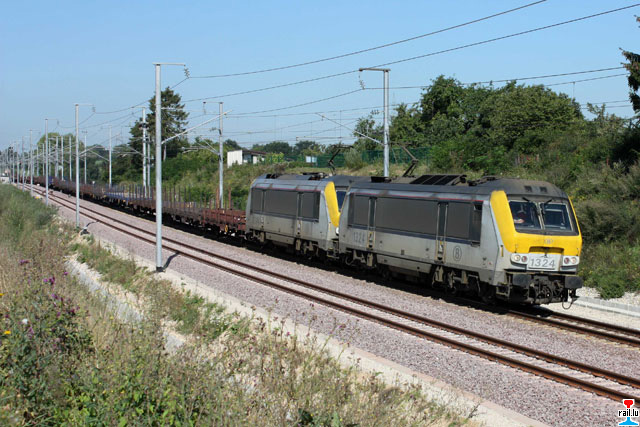

SNCB 1324 + 1344 mat Gidderzuch - och vun Péiténg Richtung Letzeburg (Triage) - Bëtebuerg à Bettange (Photo: 17.8.2011 10H45 Guy Pettinger)

CFL cargo 1817 mat Arcelor-Mittal Gidderzuch vun Péiteng Richtung Hollerech à Bettange (Photo: 11.8.2011 Guy Pettinger)

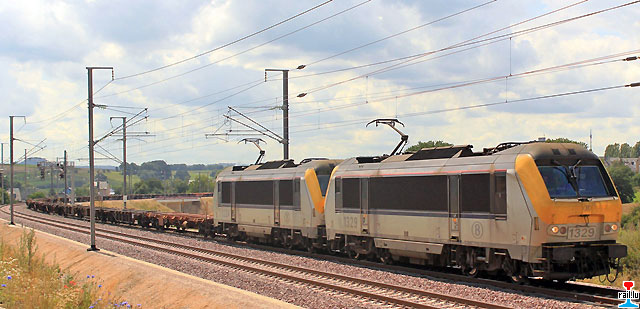

SNCB 1329 et 13?? près de Dippach: Déviation des trains de marchandises Belgique - Bettembourg et Belval - Bettembourg via Dippach dans le cadre du chantier au viaduc à Esch. (Photo: 25.7.2011 Yves Gillander)

CFL cargo 1506 près de Dippach: Déviatioun vun de Gidderzich Belsch - Beetebuerg an Belval - Beetebuerg via Dippëch: am Kader vum Chantier um Viaduct zu Esch ginn d'Gidderzich déi gewéinlech iwwer Esch fueren, via Dippëch an de Stader Triage déviéiert. (Photo: 25.7.2011 Yves Gillander)

Travaux sur le viaduc d’Esch-sur-Alzette 2011

Le viaduc d’Esch-sur-Alzette, d’une longueur totale de 750 m, est situé sur la ligne 60 allant de Pétange à Esch-sur-Alzette. Il est parcouru par deux voies parallèles, constituée chacune de trois zones à fixation directe sur des plots en béton armé et d’une majeure partie de voie ballastée traditionnelle.

L’ouvrage en lui-même est composé de deux tabliers accolés qui sont constitués chacun d’une dalle pleine en béton armé précontraint et chaque tablier comporte sur son côté extérieur un encorbellement avec un caniveau à câbles incorporé et une piste de service pour l’entretien et la sécurité.

Les travaux qui seront réalisés durant le congé collectif d’été 2011, ont pour but essentiel de remplacer les tronçons de voie en « fixation directe » par une voie ballastée traditionnelle, ayant pour avantage une réduction de la maintenance et une augmentation de la durée de vie des constituants de la superstructure.

Ainsi, ils permettront par après une augmentation de la vitesse à 60km/h sur le viaduc et contribueront à la réduction des nuisances sonores par une diminution du bruit de masse. Afin d’assurer un profil en long continu, les tronçons actuellement en pose traditionnelle seront rehaussés et le ballast en place sera remplacé par des pierres naturelles. Les travaux de renouvellement de la superstructure englobent également un renouvellement complet des installations de caténaires. Ils seront complétés dans une phase ultérieure par la pose d’un écran antibruit.

Lors des travaux sur le viaduc, les trains de voyageurs ne pourront pas circuler entre les gares d’Esch-sur-Alzette et de Belval-Université. Un service de substitution par bus sera mis en place entre ces deux gares.

A Esch-sur-Alzette les autobus (Voyages Emile Weber) partent du quai C3 de la gare routière. A Belval-Université, ils partiront de la gare routière située au côté sud de la gare.

Les travaux en chiffres

• Dépose et repose de voie ballastée avec 2 contre-rails : 2.000 m
• Egalisage du ballast existant : 700 to
• Fourniture et mise en œuvre de pierre naturelle : 3.500 to
• Mise en place de bêches de sécurité : 1.100 unité
• Dépose soignée de garde-corps : 1.400 m
• Sciage des plots en béton armé : 400 m2
• Scellement de fers à béton : 6.500 unités
• Complexe d’étanchéité : 1.500 m2
• Sciage mécanique de joint : 3.000 m
• Protection corniche (sablage, peinture de protection) : 2.000 m2
• Dépose et repose de poteaux caténaires : 76 pcs
• Fabrication et pose de poteaux pour la paroi : 550 unités
• Mise en place de cassettes acoustiques : 2.500 m2
• Estimation des coûts totaux : 6,5 mio €
