ARBED
Mines
Mining Railways
Les chemins de fer des Mines de Fer
Erzgrubenbahnen


Locomotive électrique ARBED mines U28 No 23 à Esch - Hiehl (Photo: 11.10.1986 René Birgen)

Locomotives électriques de mine (700 mm) en service aux mines luxembourgeoises (1973)

The technical features / Les caractéristiques techniques / Die technischen Daten:

No courant
Type
Poids (t)
Longueur
Puissance (kW)
Tension (V)
Nombre de cabines

1 AEG U28 15,2 5860 2x51 550 2
2 AEG UK-B133 7,2 4060 1x14 550 1
3 AEG UK-573a 18 5900 2x56 550 2
4 AEG UK-573 / HF8D 18 5500  2x56 550 1
5 AEG V1E 20 5780 2x62 600 1
6 SW LM 1002c 6 3850 1x20 550 1
7 SW LM 1002 7 3585/4081 1x20 550 1
8 SW LM 1057A 20 6630 2x81 550 2
9 SSW Db 1061S 20,5 6240 2x79 550 2
10 SSW Db 1061S 21 6860 2x85 550 2
11 ACEC 22 5840 2x79 550 2
12 Draisine SECM   2600   550 1



Les locomotives de mine de ARBED-Mines, Luxembourg (janvier 1940)

No ARBED   Constructeur Année No construction Type Ecart. (mm) Moteurs Mines Puissance (ch/PS) Poids (t) Vitesse (km/h) Remarque
?   Jourdain-Monneret ?   Accu 700       4   Loc à accus
? Jourdain-Monneret ?   Accu 700       4   Loc à accus
? Jourdain-Monneret ?   Accu 700       4   Loc à accus
          Kabeltrommelwagen  700           mech. Antrieb
          Kabeltrommelwagen 700           elektr. Antrieb
1   AEG <=1922   U28 700 2 Esch 75 16 13,1
2   AEG <=1922   U28 700 2 Esch 75 16 13,1
3   AEG <=1922   U28 700 2 Esch 75 16 13,1
4   AEG <=1922   U28 700 2 Esch 75 16 13,1
5   AEG <=1922   U28 700 2 Esch 75 16 13,1
6   AEG 19??   U28 700 2 Esch 75 16 13,1
6   AEG <=1928   U28 700 2 Dudelange 75 16 13,1
7   AEG <=1922   U28 700 2 Dudelange 75 16 13,1
7   AEG <=1922   U28 700 2 Esch 75 16 13,1
8   AEG <=1922   U28 700 2 Esch 75 16 13,1
9   AEG <=1922   U28 700 2 Esch 75 16 13,1
10   AEG <=1922   U28 700 2 Esch 75 16 13,1
11   AEG <=1922   U28 700 2 Esch 75 16 13,1
12 AEG <=1924   U28 700 2 Esch 75 15,5t 13,1 Monument (Biergerinitativ Esch-Alzette / Hiehl)
13 AEG <=1926   U28 700 2 Esch 75 16 13,1

1940 pas au Luxembourg

=>26 point vert jaune / 26D (Differdange)

Minièresbunn Doihl au Fond-de-Gras
No 14 (point bleu) AEG <=1928   U28 700 2

1940 pas au Luxembourg

Minièresbunn Doihl au Fond-de-Gras
15 AEG <=1926   U28 700 2 Honsbusch 75 16 13,1 Monument près du Musée National des Mines à Rumelange
16   AEG <=1926   U28 700 2 Esch 75 16 13,1
17   AEG <=1927   U28 700 2 Esch 75 16 13,1
18 AEG <=1927   U28 700 2 Honsbusch 75 16 13,1 Monument au Ellergronn / Cockerill
19   AEG <=1912   U28 700 2 Esch 75 16 13,1
20 AEG <=1912   U28 700 2 Esch 75 16 13,1 Minièresbunn Doihl au Fond-de-Gras
21   AEG <=1912   U28 700 2 Esch 75 16 13,1
22   AEG <=1928   U28 700 2 Esch 75 16 13,1
23 AEG <=1908   U28 700 2 Esch 75 16 13,1 M. Banz
24   AEG <=1928   U28 700 2 Esch 75 16 13,1
25   AEG <=1908   U28 700 2 Esch 75 16 13,1
26 AEG <=1922   U28 700 2 Esch 75 16 13,1

19??=>ARBED-Mines Françaises No 11

Musée National des Mines à Rumelange

27 AEG <=1928   U28 700 2 Dudelange 75 16 13,1

Esch/Alzette

20.5.1967=>Differdange

Musée National des Mines à Rumelange

28 AEG <=1926   U28 700 2 Dudelange 75 16 13,1 Musée National des Mines à Rumelange (No 14)
29 AEG <=1908   U28 700 2 Esch 75 16 13,1 Musée National des Mines à Rumelange
30   AEG <=1908   U28 700 2 Esch 75 16 13,1
31     1936   GA1 700 2xAB55 Honsbusch   5,9   avec dérouleuse
1 cabine
32   1938   GA1 700 2xAB55 Honsbusch   5,9   avec dérouleuse
1 cabine
33 ARBED Mines 1938   U133 ou U33 700 2xU33 Esch   6,7

avec dérouleuse

1 cabine

châssis d'une loco au benzol
34 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55
35 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55
36 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55
37 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55
38 AEG 1926 3319 UKB 133 700 2 Grôwen 20 7,2   Minièresbunn Doihl au Fond-de-Gras
39 AEG 1926 3320 UKB 133 700 2 Esch 20 7,2   Minièresbunn Doihl au Fond-de-Gras
40 AEG 1930 4551 UK573a 700 2 Esch 79 18 13,4 (15)
41 AEG 1930 4552 UK573a 700 2 Esch 79 18 13,4 (15) Monument à Schifflange
42 AEG 1930 4553 UK573a 700 2 Esch 79 18 13,4 (15)
43 AEG 1930 4554 UK573a 700 2 Esch 79 18 13,4 (15)
44 Siemens 1898   Schuckert 700 1x GE1200 Esch 55 10,5   nommée "Schockela"


55 SW 1949 LM1002CG 700       27 5,5 5,5

Panto
D.400 - équipée avec dérouleuse 400 m

56 SW 1949 LM1002CG 700       27 5,5 5,5  Panto
D.400 - équipée avec dérouleuse 400 m
57 SW 1949 LM1002CG 700       27 5,5 5,5  Panto
D.400 - équipée avec dérouleuse 400 m
58 SW 1951 LM1002CG2 700       27 5,5 5,5
59 SW 1951 LM1002CG2 700       27 5,5 5,5
60 SW 1951 LM1002CG 700
61 SW 1951 LM1057A 700 595 D84C Minière Belvaux 2x100 52 14 mise hors service en 1966; partie vers ARBED Mines françaises No 56/58 en 1974
62 SW 1951

LM1057A

 700 596 D84C Minière Belvaux 2x100 52 14 mise hors service en 1966; partie vers ARBED Mines françaises No 57/59 en 1974

    Siemens                     -> MMR
    Siemens                    -> MMR



AEG 6225 1948 KB 47 - 550 V 800 700 neu Arbed, Esch
AEG 6226 1948 KB 47 - 550 V 800 700 neu Arbed, Esch
AEG 6227 1948 KB 47 - 550 V 800 700 neu Arbed, Esch


Lok No 15 oder 18? in der Grube Honsboesch in Niederkorn, rechts Steiger Donkholz (Photo collection: Emile Kreins)

Benzollokomotiven - Les locomotives de mine benzol de ARBED-Mines, Luxembourg (avant 1940)

No ARBED Constructeur   Année   Type Ecart.
(mm)		 Moteurs Mines / Gruben Puissance (ch/PS) Poids (t) Vitesse (km/h) Remarque
  Oberursel   1908   B     Mines Dudelange-Usines 18
  Oberursel   1908   B     Mines Dudelange-Usines 15
Montania             Mine Grôwen (d'Saarbrëcken) - Differdange       Benzol
Oberursel                     Mine Heydt

Deutz 3924 1920 C XIV Gr B 700
Deutz 3925 1920 C XIV Gr B 700
Deutz 3926 1920 C XIV Gr B 700
Deutz 3927 1920 C XIV Gr B 700
  Deutz 6089 1920 6a22 A Gr B 700   Beles / Honsbusch
  Deutz 6090 1920 6a22 A Gr B 700   Beles / Honsbusch





Locomotive de mine à benzol " Montania" No1553? à la Mine Grôwen (d'Saarbrëcken) - Differdange en 1935 (Collection: Emile Kreins)


Locomotive électrique ARBED U28 en 1970 (Photo collection: Marcel Schroeder; Copyright: Photothèque de la Ville de Luxembourg)


Locomotive électrique de mine ARBED No 41 (AEG UK573a; Ateliers de construction: ARBED Eich; 1930; No de fabrication: 32; AEG Berlin No 4552) et wagonnets à voie de 700 mm à Schifflange (sortie direction Foetz rue de Hédange) (Photos: 5.7.2000 jmo)


Burbacherlach (Photo: 30.3.2001 jmo)


Burbacherlach: ARBED 1914 (Photo: 30.3.2001 jmo)


Entrée d'une mine (1969) à Langengrund, Rumelange (Photo: 13.2.2001 jmo)




Musée National des Mines de Fer à Rumelange à l'ancienne mine Walert (Photo: 18.7.2000 jmo)



Wagon SNAV (1969) à Rumelange, Place des Bruyères (Photo: 13.2.2001 jmo)




Locomotive électrique de mine ARBED No 61? (ARBED-Mines Françaises No 59) (Constructeur: SW) au Musée National des Mines à Rumelange (Photo: 18.7.2000 jmo)


Locomotive Arbed-Mines (ex-CFL 452) à Esch/Alzette-Hiehl (Photo: Jean Dahlem)

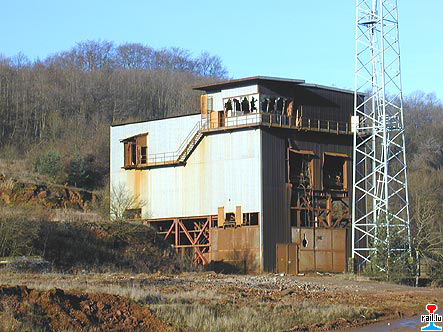

Poste DI à Hiehl / Esch-Alzette (Photo: 11.12.2000 jmo)


Locomotive de mine "Benrath" (année de construction: 1898) à l'Usine Brasseur (Société des Hauts Fourneaux de Luxembourg; Terres Rouges) à Esch/Alzette (Collection: Emile Kreins)


Locomotive de mine "Benrath" (année de construction: 1898) (Collection: Emile Kreins)


Elektrische Grubenlok (Benrath) und Orenstein & Koppel A.G. 2 cbm-Heissdampf-Löffelbagger (Collection: Luciano Pagliarini)


Locomotive à vapeur ARBED-Mines "Krauss" (No 7754; 1921; 700 mm) (Foto: Archiv Krauss-Maffei)


Locomotive à vapeur de mine (Heilbronn; no de construction: 532; année de construction: 1909) d'ARBED-Esch à la Mine Hoehl - Esch? (Collection: Emile Kreins)

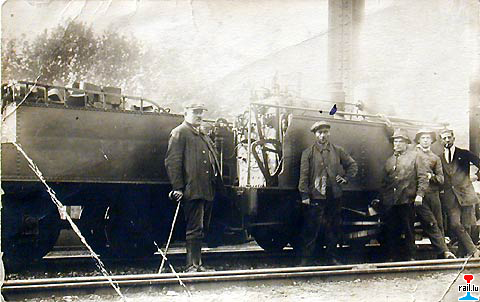

Locomotive à vapeur de mine (Couillet) d'ARBED-Esch à la Mine Hoehl - Esch vers 1914 (Photo: Justus Fey; Collection: Emile Kreins)


Locomotive à vapeur de mine (Couillet) (Collection: Emile Kreins)

Bibliographie
   Titel - Titre
Author - Auteur - Autor
Date
Edition - Verlag
Contents - Contenu - Inhalt
Pages- Seiten
ISBN
L'ARBED dans la société luxembourgeoise Gilbert Trausch 2000 ARBED   96 2-919969-99-4
  D'Oarbeecht am Tillebierg an um Rollesbierg   1999 No 18 Korspronk Bulletin du Cercle historique de la Commune de Differdange   286
  Oberurseler Locomotiven

 Motorenfabrik Oberursel April 1998 Bufe-Fachbuch-Verlag Reprint eines Werbekatalogs 44 3922138675
  Differdange
L'évolution d'un espace minier 		 Alex Storoni 1993 Administration Communale de Differdange   139
  ARBED - Un demi-siècle d'histoire industrielle 1911 - 1964   1964 ARBED   401
